確定額定電壓

壓敏電阻的額定電壓是指其能承受的最大電壓值。選型時，需依據電路的工作電壓范圍來確定壓敏電阻的額定電壓，確保其與電路工作電壓相適配。

選擇壓敏電阻類型

不同電路對壓敏電阻的性能要求有別。如直流電源線路適宜選用大功率 PTC 壓敏電阻；模擬電路則應挑選具有超前故障保護功能的壓敏電阻。

確定阻值及考慮相關因素

結合所選類型、額定電壓和電路工作條件，確定阻值范圍，并從中挑選合適的壓敏電阻。此時，要綜合考慮壓敏電阻的功率耗散能力、工作環境等因素，以確保其穩定工作。

壓敏電阻雖能吸收大量浪涌能量，但無法承受持續的毫安級以上電流，用作過壓保護時需注意這一點。選型時，重點關注標稱壓敏電壓 V1mA 和通流容量這兩個參數。

壓敏電壓

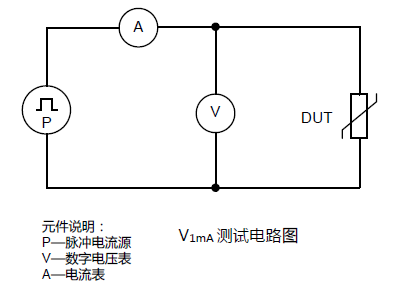

壓敏電壓即擊穿電壓或閾值電壓，通常是在規定電流（如 1mA 直流電）下測得的電壓值，其范圍從 10V 到 9000V 不等。選型時，一般遵循 V1mA=1.5Vp=2.2VAC 的原則，Vp 為電路額定電壓的峰值，VAC 為額定交流電壓的有效值。例如，額定電源電壓 220V 的電器，壓敏電阻電壓值 V1mA 可選在 470 - 480V 之間。

通流容量

通流容量是指在環境溫度 25℃下，對應規定沖擊電流波形和次數，壓敏電壓變化不超過 ±10% 時的最大脈沖電流值。為延長使用壽命，所選壓敏電阻吸收的浪涌電流應小于產品最大通流量。從保護效果考慮，宜選擇通流量大些的產品，一般可選 2 - 20KA。若單個產品通流量不足，可并聯多個壓敏電阻，此時并聯后的通流量為各單只數值之和，且需保證并聯的壓敏電阻伏安特性相近，以免分流不均造成損壞。

標稱電壓選取

壓敏電阻常與被保護器件并聯，正常工作時，其兩端電壓應低于標稱電壓，即使在電源波動最壞情況下，也不能超過最大連續工作電壓對應的標稱電壓值。對于過壓保護應用，壓敏電壓應大于實際電路電壓，可按 VmA=av/bc 計算選取，其中 a 為電路電壓波動系數（一般取 1.2），v 為電路直流工作電壓（交流取有效值），b 為壓敏電壓誤差（一般取 0.85），c 為元件老化系數（一般取 0.9）。計算得到的 VmA 是直流工作電壓的 1.5 倍，交流狀態下還需乘以 1.414。此外，還要注意保證在電壓波動最大時，連續工作電壓不超過最大允許值；當壓敏電阻用于電源線與大地間時，鑒于接地不良可能導致線與地間電壓上升，宜選用標稱電壓高于線與線間使用場合的產品。

壓敏電阻選型參數及計算

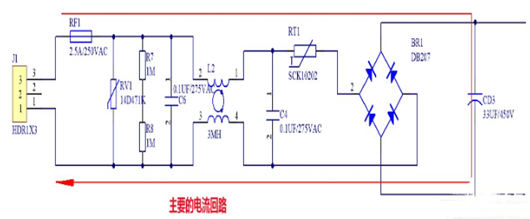

以工作電壓 85 - 265V 的電源為例，其最大電壓通常不超過 300V（小于壓敏的連續工作電壓），國內標準電壓為 220V。壓敏電阻電壓選擇應滿足 V1mA=1.5Vpp=2.2VAC，Vpp 為額定峰值電壓（√2×VAC），VAC 為交流有效值。其中 1.5 與 2.2 為安全余量系數。計算時，V1mA 實際數值是直流工作電壓的 1.5 倍，交流電壓安全倍數取 2.2。

壓敏電壓要小于橋堆 BR1 反向重復峰值電壓 VRRM。若電路中 BD207 電壓為 1000V，橋堆電壓余量充足時，可適當提高壓敏電阻電壓取值，以避免電壓不穩或雷擊天氣下反復工作導致元件過早損壞。同時，可適當增大本體直徑，以增強抗沖擊電流能力。

上電瞬間沖擊電流與電網阻值有關，主要阻值來自線路阻抗、高壓電解電容 ESR、NTC。假設線阻 + ESR=1Ω，那么 NTC 的取值決定了瞬間沖擊電流大小。

熱敏電阻取值需與橋堆的正向非重復浪涌電流 IFSM 相關。如 DR1 的 IFSM=60A，則沖擊電流要小于 60A，以最大輸入電壓 265V/60A=4.4Ω 來看，必須大于 4Ω 才能保證元件不被損壞。設計時一般會預留充足余量。

還要考慮電源工作電流與 NTC 殘留電阻阻值。例如熱敏電阻選 SCK10202，電路穩態最大工作電流為 0.5A，小于熱敏電阻 SCK10202 的功率 0.24W，且留有足夠余量。但 NTC 存在一個缺點，即再次上電時需要等待，因?yàn)闊崦綦娮杌謴?fù)需要時間（熱時常數），馬上開機時阻值很小，起不到限流保護作用。

在電子電路設計中，壓敏電阻選型對電路的過壓保護至關重要。合理選型能有效保障電路穩定運行，延長元件使用壽命。
