氣體放電管是一種間隙型的防雷保護組件，在通信系統的防雷保護中得到了廣泛的應用。它常被用于多級保護電路中的第一級或前兩級，主要起泄放雷電瞬時過電流和限制過電壓的作用。氣體放電管的極間絕緣電阻很大，寄生電容很小，這使得它在對高頻信號線路的雷電防護方面具有明顯的優勢。然而，氣體放電管的主要不足之處在于其放電時延較大，動作靈敏度不夠理想，對于波頭上升陡度較大的雷電波難以有效地抑制，在電源系統的雷電防護中還存在續流問題。常見的氣體放電管有二極放電管和三極放電管，其封裝外殼材料多為陶瓷，因此也被稱為陶瓷放電管。
一、工作原理
氣體放電管的工作原理基于氣體間隙放電。當在放電管兩極之間施加一定電壓時，極間會產生不均勻電場。在此電場的作用下，管內氣體開始游離。隨著外加電壓的增大，當極間場強超過氣體的絕緣強度時，兩極之間的間隙將被擊穿放電，由原來的絕緣狀態轉化為導電狀態。導通后，放電管兩極之間的電壓會維持在由放電弧道決定的殘壓水平，這種殘壓通常很低，從而能夠有效地保護與放電管并聯的電子設備免受過電壓的損壞。

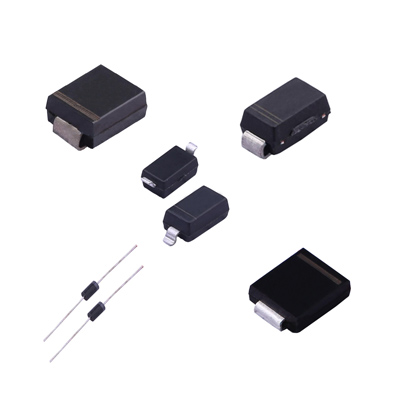

二、氣體放電管與 TVS 管的區別
氣體放電管和 TVS 管在應用場景、反應時間和通流能力等方面存在顯著差異。氣體放電管主要用于通信系統的防雷保護，而 TVS 管則廣泛應用于電子設備的過電壓保護。在反應時間方面，TVS 管的反應速度最快，可達皮秒級；壓敏電阻稍慢，為納秒級；而氣體放電管的反應時間則通常為幾十個納秒甚至更長。在通流能力方面，TVS 管的通流能力相對較小，通常只有幾百安培；壓敏電阻的通流能力介于 TVS 管和氣體放電管之間，能夠通過數 KA 到數十 KA 的單次 8/20μS 浪涌電流；氣體放電管的通流能力最大，通?？梢詫〝蛋俅蔚氖?KA 級別 8/20μS 浪涌電流。從放電原理來看，TVS 管基于二極管雪崩效應，壓敏電阻器基于氧化鋅晶粒間的勢壘作用，而氣體放電管則是基于氣體擊穿放電。在承壓能力方面，TVS 管的承壓能力通常在 5.5V 到 550V 之間，壓敏電阻的承壓能力范圍從 10V 到 9000V，而氣體放電管的承壓能力則從 75V 到 3500V 不等。
三、氣體放電管的選型要點
選型時，需綜合考慮多個參數，以確保氣體放電管能夠有效地保護電路免受過壓和過流的損害，同時滿足特定的應用需求。以下是氣體放電管選型時需要考慮的關鍵參數：
工作電壓 ：氣體放電管的直流擊穿電壓取值應大于電路工作最大值，通常要求為電路工作電壓的 1.5~2 倍，對于交流電源則為有效值的 1.4 倍。
防護等級 ：根據電路的防護等級確定通流量，要求額定通流量的 2 倍以上，該值與測試電壓和波形有關。
耐壓測試 ：器件的直流擊穿電壓必須大于耐壓測試電壓。
信號速率 ：在信號接口防護中，需考慮結電容大小，高速信號線上應選擇結電容小的器件。
直流擊穿電壓 ：代表系統工作在一個低上升率電壓波形時的擊穿電壓，是一個電壓區間，表示受保護系統可正常工作的范圍。
沖擊擊穿電壓 ：代表系統工作在一個高上升率電壓波形時的擊穿電壓，也是一個電壓區間，表示一般防護時的擊穿電壓。
標稱放電電流 ：包括通過 50Hz 交流電流的額定有效值和 8/20μs 波形的額定放電電流，表示耐交流電流和耐短波電流的能力。
絕緣電阻 ：放電管未擊穿時的絕緣電阻值，一般要求為 1~10GΩ。
電容 ：放電管電極間的電容，通常在 2~10pF 之間。
氣體放電管作為通信系統防雷保護的關鍵組件，憑借其獨特的優勢在電路保護中發揮著重要作用。然而，任何保護器件都有其局限性，在選型和使用過程中，需充分考慮各種因素，以實現最佳的保護效果。通過合理選型和應用，氣體放電管能夠為現代電子設備提供可靠的安全保障。
