RS3G快恢復二極管,RS3G二極管參數,RS3G規格書及作用介紹
在電子元件的大家庭中，二極管無疑是一個重要的成員。而在二極管的各種類型中，快恢復二極管以其獨特的性能在電路設計中占據了重要的地位。RS3G其優秀的性能與廣泛的應用，使其成為了電子工程師們的首選。
在電子元件的大家庭中，二極管無疑是一個重要的成員。而在二極管的各種類型中，快恢復二極管以其獨特的性能在電路設計中占據了重要的地位。RS3G其優秀的性能與廣泛的應用，使其成為了電子工程師們的首選。

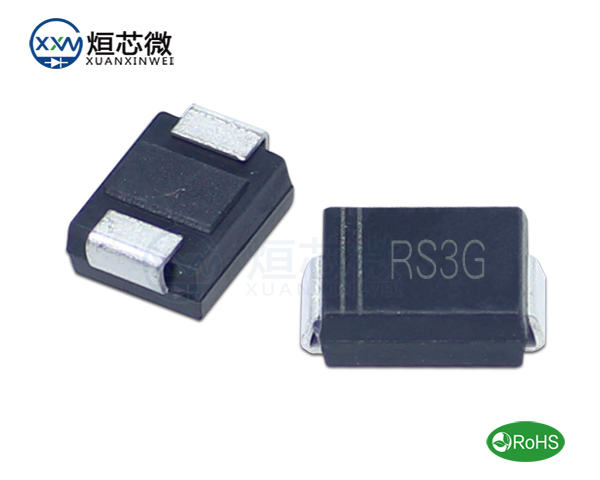

首先，我們來了解一下RS3G的基本參數。RS3G是一款采用SMB/SMC封裝的快恢復二極管，具有一系列引人注目的性能參數。其最大重復峰值反向電壓高達400V，這意味著在正常工作條件下，它可以承受高達400V的反向電壓而不被擊穿。同時，其最大直流阻斷電壓也為400V，保證了在直流電路中的穩定工作。
RS3G快恢復二極管參數如下：
RS3G快恢復二極管參數如下：
Maximum repetitive peak reverse voltage VRRM 最大重復峰值反向電壓：400V
Maximum DC blocking voltage VDC 最大直流閉鎖電壓：400V
Maximum average forward rectified current I(AV) 最大正向平均整流電流：3.0A
Maximum instantaneous forward voltage at 3.0A VF 3.0A時的最大瞬時正向電壓：1.3V
Ma ximum reverse reco very time trr 最大反向恢復時間：150ns
Maximum DC reverse current at rated DC blocking voltage TA=25℃ IR 額定直流阻斷電壓下的最大直流反向電流：5.0μA
Maximum DC reverse current at rated DC blocking voltage TA=125℃ IR 額定直流阻斷電壓下的最大直流反向電流：250μA
Operating junction and storage temperature range TJ,TSTG 工作溫度和存儲溫度范圍：-65to +150℃
此外，RS3G的最大正向平均整流電流達到了3.0A，這是它在整流電路中發揮高效性能的重要保障。值得注意的是，當電流為3.0A時，其正向壓降僅為1.3V，這一低正向壓降的特性使得RS3G在整流過程中能夠減少能量損失，提高電路效率。
然而，RS3G的出色之處并不僅僅在于其承受電壓和電流的能力。其反向恢復時間僅為150ns，這是快恢復二極管的一個重要指標。在電路中，當二極管從正向導通狀態切換到反向阻斷狀態時，需要一定的時間來恢復其阻斷能力，這個時間就是反向恢復時間。而RS3G的快速恢復特性，使得它在高頻電路中能夠更好地應對快速變化的電壓和電流，減少開關損耗，提高電路的穩定性。
那么，RS3G在電路中具體起到什么作用呢？首先，它可以作為整流元件，在交流電路中實現電流的整流，將交流電轉換為直流電。其次，由于其快速恢復的特性，RS3G在高頻開關電路中也有著廣泛的應用，如開關電源、逆變器、變頻器等。在這些電路中，RS3G能夠有效地減少開關損耗，提高電路的效率。
此外，RS3G的操作結和存儲溫度范圍廣泛，從-65℃到+150℃，這使得它可以在各種惡劣的環境條件下穩定工作。無論是寒冷的冬季還是炎熱的夏季，RS3G都能保持其優良的性能，為電路的穩定運行提供有力的保障。
總的來說，RS3G快恢復二極管以其優秀的性能參數和廣泛的應用領域，成為了電子工程師們的得力助手。在未來的電路設計中，我們有理由相信，RS3G將繼續發揮其重要的作用，為電子科技的發展貢獻力量。
