MOSFET放大器
信號放大
為何放大：
信號電壓太小，不易察覺
信號功率太小，不能驅動負載
傳輸過程中信號易被噪聲淹沒
放大什么：
電壓放大
電流放大
功率放大

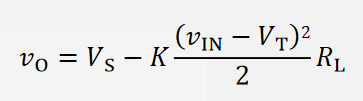

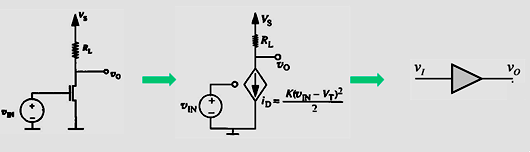

MOSFET放大器的等效模型

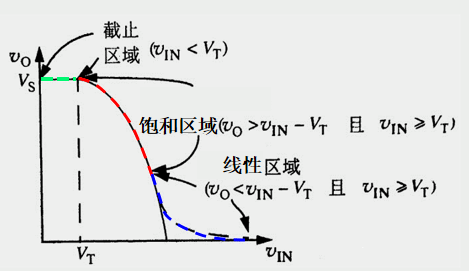

MOSFET放大器的工作區間
截止區：iDS為0，Vo恒為Vs。
飽和區：對應電流源模型，Vo隨Vin快速變化。
線性區：對應電阻模型，Vo隨Vin緩慢變化。
MOSFET電路僅在飽和區表現出放大器的性質。

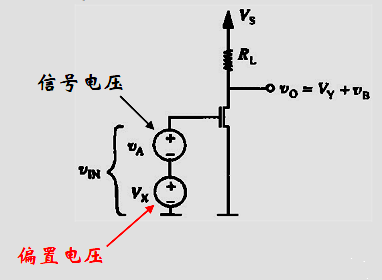

MOSFET放大器的偏置
放大器必須在飽和區才能正常工作，即當輸入的信號為0時，MOSFET應當加載合適的偏置電壓。
當偏置電壓為零時，不僅沒有放大，而且輸出嚴重失真。
偏置點選擇有不同方法，如范圍最大或增益最大。
1).范圍最大：偏置電壓取飽和區中點。
2).增益最大：偏置電壓取截止電壓Vt。
