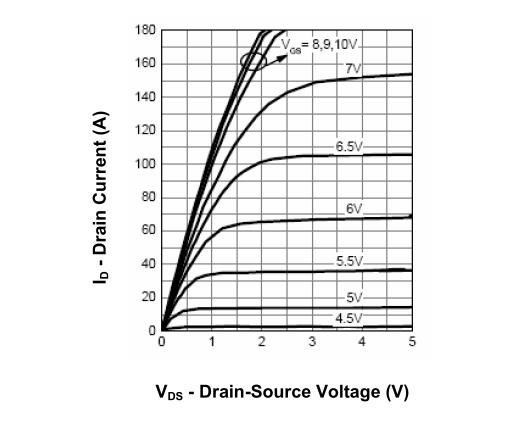

以NMOS為例，測試NMOS作為開關的電路設計。試驗用的NOMS為RU75N08，其輸出特性曲線為：
從輸出特性曲線可以看出，只要Vgs大于截止電壓4.5V，DS就可以導通了。測試時直接使Vgs=+12V，Vds=+48V，負載電流最大可達到50A。
為了方便單片機控制Vgs，可加一個三極管進行電壓控制，加一個光耦進行電氣隔離，通過單片機IO口電平高低來控制NOMS的通斷。
測試電路如下：
IN接單片機IO口，IN為高電平時，發光二極體通過電流而發光，光敏元件受到光照后產生電流，光耦的NPN導通，PNP三極管Vb拉低，PNP導通，Vgs > 4.5V，NMOS導通，負載工作；
IN為低電壓時，光耦不工作，PNP三極管Ve=Vb，PNP截止，Vgs = 0V，NMOS截止，負載不工作。
可以通過控制IN實現NMOS開關作用。
