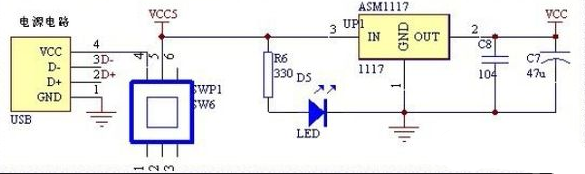

1、AMS1117的5v轉3.3v電路一
ASM1117的工作原理和普通的78系列線性穩壓器或LM317線性穩壓器相同，所有的線性穩壓器都是通過對輸出電壓采樣，然后反饋到調節電路去調節輸出級調整管的阻抗，當輸出電壓偏低時，就調節輸出級的阻抗變小從而減小調整管的壓降，當輸出電壓偏高時，就調節輸出級的阻抗變大從而增大調整管的壓降，這樣就維持了輸出電壓的穩定。
ASM1117和78系列穩壓器的主要差別是它的最小飽和壓降（即失穩電壓）較小，為1.1V（典型值）~1.3V（最大值），而78系列穩壓器的失穩電壓是2V~3V左右，因此在輸出電壓相同的情況下ASM1117可以工作在較低的輸入工作電壓下。以SSM1117-3.3為例，它的最低工作電壓是4.4V（典型值）~4.8V（最大值），而LM317輸出3.3V電壓時要求最低輸入電壓為5.3~6.3V。
另外SAM1117系列穩壓器的最高輸入電壓也低于78系列穩壓器。
R6是D5的限流電阻，作用是使顯示發光二極管D5在上電時能工作在正常的狀態下；C7和C8都是輸出濾波電容，作用是減小輸出電壓汶波并抑制ASM1117的自激振蕩，C8是高頻濾波電容，C7是低頻濾波電容。圖中已經標出了C8容量是0.1微法，C7是47微法，R6的阻值是3030歐。
電解電容主要濾除低頻紋波，一般從幾十Hz到200Hz。
無極性電容，容量比較小，常見的有瓷片電容，一般用來濾除高頻紋波。
電解電容中的ESL是指等效串聯電感。
2、AMS1117的5v轉3.3v電路二
3、電路三
AMS1117-3.3是一種輸出電壓為3.3V的正向低壓降穩壓器，適用于高效率線性穩壓器發表開關電源穩壓器電池充電器活躍的小型計算機系統接口終端筆記本電腦的電源管理電池供電的儀器。
以下是用穩壓芯片將5V的電源轉換成3.3V的電壓電路原理圖。
對電路的解析：
1）D1作用是防止電源反接。
2）C01、C02是電源輸入濾波。
3）VDD3.3是3.3V電源，供數字電路使用，
4）L1、L2是隔離濾波電感。
5）VCC3.3是3.3V電源，供模擬電路使用。
