在額定工作電壓下最大可達68W的連續不失真平均功率，同樣具有比較完善的過壓過流過熱保護功能，最可貴的是它具有自動抗開關機時的電流沖擊的功能，使揚聲器能夠安全的工作。
1.Im3886功放作用

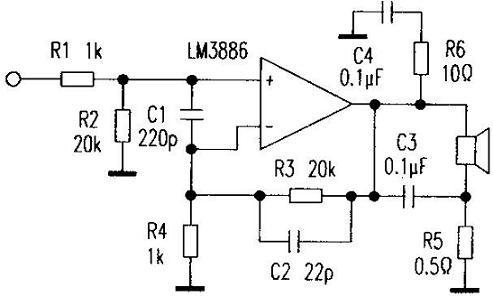

2.Im3886功放電路圖
3.Im3886功放工作原理

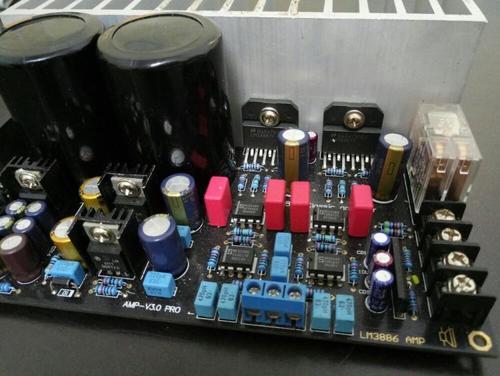

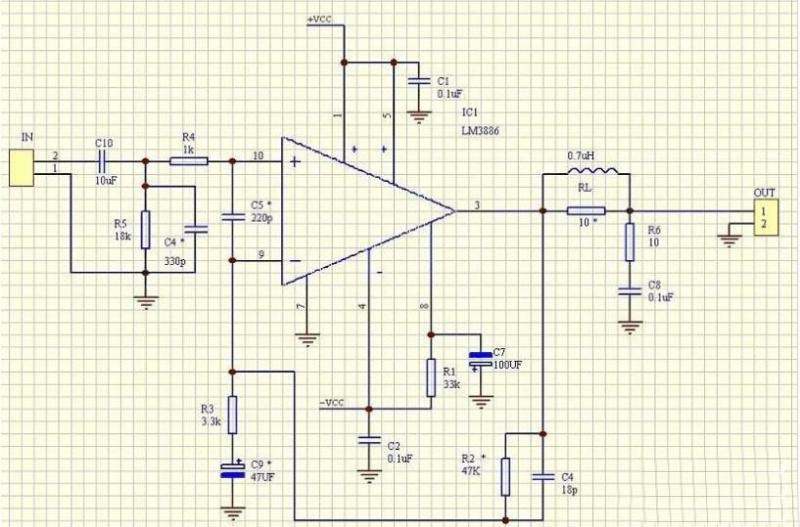

Im3886功放工作原理如下：
C1、C2為電源退耦電容，取值0.01uF--1uF之間，不同大小及品牌對聲音有點影響，一般取值104P，即0.1uF，然后隨便抓隨便裝，位置放得下即可。
C7、R1組成靜音電路，容量和電阻的值決定了靜音時間長短，電容可取10uF--100uF，電阻可取10K--100K，值越大則靜音時間越長，一般取圖中參數即可，對音質無影響，隨便抓隨便上，注意耐壓大于50V。
C8、R6組成所謂的“茹貝爾網絡”，配合輸出電感起穩定電路的作用，C8一般取值0.01uF--0.22uF之間，R6一般取1--22歐之間，由電容的取值大小以及電阻的選用功率大小可看出電路的穩定情況，一般用得越大則說明電路存在穩定性問題的可能越大。本處選用104和1/4W 10歐，實測過不裝也沒問題，裝上為求心安，畢竟不怕一萬，只怕萬一。
RL為輸出電感和輸出電阻并聯組成，起隔離喇叭反向電動勢作用，電感及電阻取值會對聲音取向有小影響，此處用1.5mm漆包線繞15-20圈，成直徑6mm左右電感，中間穿一個10--22歐1W的電阻。
R2、R3兩個電阻決定了電路的閉環增益，即放大倍數，值為R2/R3+1，R2一般取33K--56K之間，R3一般取1K--3.3K之間，不同搭配對聲音影響比較大，本處選47K、3.3K，放大倍數約為15.5倍，如前級輸出電平較低，可適當減小R3的值或增大R2的值，放大倍數建議不要超過20倍。
C9為反饋電容，品牌以及容量對電路的聲音取向有相當大的影響，最好用音頻專用無極型的，一般取值在10uF--100uF之間，容量越大，則低頻下潛會越深，但高頻會相對變暗（不同電容會有不同表現，愿意折騰的就換這個電容玩了），反之表現就相反。本處取值47uF。
C4為補償電容，方波響應的上升沿過沖主要靠這個電容來調整，對高音影響相當?shù)拇螅{(diào)整不到位則整套系統會產生不耐聽的感覺。本處取值18P時已經可以完美的消除過沖，實際安裝時在15P--22P之間取值。
C5為補償電容，對聲音的中高頻段影響比較大，取值范圍可在150P--330P之間，本處取值220P。
R4、R5組成3886的對地電阻，同時決定了電路的輸入阻抗，R4一般取1K，R5可相對靈活些，18K--33K皆可，看前邊輸出阻抗大小取值。
C6用于衰減信號中的超高頻成份，有利于增高電路的穩定性，取值可在100P--470P之間，此處取值330P。
C10為輸入電容，品牌以及容量對電路的聲音取向有點影響，有條件的話以音頻專用無極型為佳，一般取值在2uF--10uF之間，此處取4.7uF。
關于濾波電容以及整流橋和變壓器最少4只50V2200uF電容，電容的腳距為10mm，直徑為22mm。推薦4只4700uF的，以安裝得下為前提，腳距不合適的話裝起來比較難看。整流二極管最少為4A，推薦用ON的6A車輪管。
壓器雙交流28V以內，如當?shù)厥须姴▌?dòng)范圍比較大則適當減小為雙交流26V。功率100W/套最少，有150W--200W的話更佳，200W--250W就完美了，300W以上則有點浪費。
