CMOS電路的最末級，通常是用顯現器顯現，或者介入繼電器控制大電流，或者向遠處傳送信號等，很少沒有不借助晶體管的。
但是，在與這個晶體管接口時的困難不測地多。例如，由于與晶體管的基極連接的電阻過于小，從CMOS引出過大電流；或者電阻過大，使晶體管無法驅動。
下面對各種場所與晶體管的接口作以說明。
(1)發射極接地NPN晶體管→CMOS：圖l3.35(a)一示出同～電源下，Vcc>VDD，Vcc
(2)射極跟隨器NPN晶體管→CMOS：與(1)的情況相反，在“L”電平常容易混入噪聲，存在從“L”向“H”時容易產生延遲的缺陷。圖13.36(a)一示出接口例。

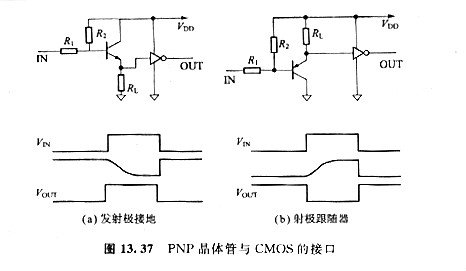

(3)發射極接地PNP晶體管→CMOS：如圖13. 37(a)所示，在降落時有延遲，在“L”電平要留意噪聲。
(4)射極跟隨器PNP晶體管→CMOS:其例子示于圖13. 37(b)。與(3)的情況相反，上升時產生延遲，“H”電平抗噪聲才干弱。
(5)互補電路→CMOS：在(1)～(4)的電路中，當晶體管個CMOS的布線變長時，在“H”或者“L”電平，噪聲容易混入，由于布線電容而增大延遲時間。由于這些缺陷，所以對布線的長度有限制。這種情況下，運用圖13.38所示的互補電路使阻抗降落，關于改善噪聲和延遲時間有效果。
(6) CMOS→NPN晶體管：CM0S的輸出端由于負載過重而招致電流缺乏，或者耐壓缺乏的場所，需求這種接口。
由于經過CMOS的p溝FET流出的電流(IOH)變成晶體管的基極電流，所以能夠驅動它的hfe的電流。進而在驅動大負載的場所，運用達林頓晶體管。

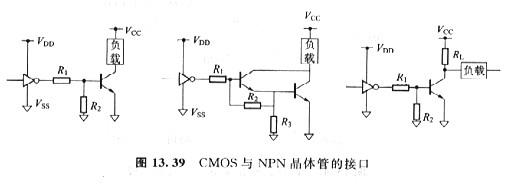

圖13. 39示出NPN晶體管驅動電路的例子。
(7) CMOS→PNP晶體管：圖13. 40示出電路例。

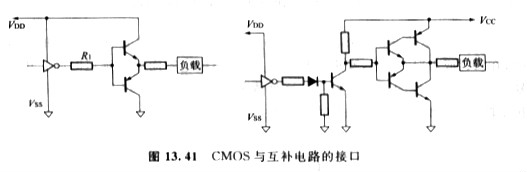

(8) CMOS→互補電路：將CMOS電路的信號向遠方傳送的場所，如前所述，為了抗噪聲、防止布線電容惹起的延遲，應該采用互補電路。其接口例子示于圖13. 41。
